2、确定弱电竖井与分配线间地位
通常在设计院或征询公司及用户已经指定了弱电竖井与分配线间物理地位。在这种情况下 ，必要查看各分配线间是否能够满足布线设计尺度的要求 ，好比GB50311《综合布线系统工程设计规范》。若是用户还没有明确分配线间地位 ，那就必要凭据现场的现实情况和机房的根基要求确定机房地位 ，并与用户沟通协调 ，获得用户的认可。竖井与分配线间的地位和数量将直接影响工程造价 ，如发现原有设计不合理(这种情况时常出现) ，也能够直接与用户、征询公司或设计院沟通 ，要求作设计调换 ，当然必要做好设计调换文档的工作 ，以便归档在将来的竣工文档中。
3、点位统计表
只有确定好点位表后 ，才可造作出资料清单表 ，因而点位表是资料清单表的先决前提。通常的综合布线项目工程 ，往往点位图在做清单配置时 ，设计院或征询公司已经給出平面图 ，其中会有比力具体的点位图 ，接着具体统计数据点、语音点、光纤到桌面点的数量和散布情况 ，而后再造作成具体点位统计表 ，当然有的综合布线项目可能蕴含点位图在内什么图纸也没有 ，那就必要依照GB50312《综合布线系统工程设计规范》中划定的设计点位数量来造作点位表 ，通常来所该统计表都是excel电子表格软件来实现的 ，下图是通常的布线点位统计表 ，具体点位表可能依现实工程的分歧 ，也会有所分歧 ，好比可能会增长无线AP点 ，保密点、IP语音点(现实也是数据点)等等。
4、各类施工深入图纸设计
各类施工深入图纸是布线施工的前提 ，你只有实现了这些图纸 ，布线项目也会得以执行。在工程执行中 ，路由是相当沉要的一环 ，它如同人的骨干筋络系统一样遍布整个布线系统之中 ，它重要蕴含水平线缆路由、垂直主干线缆路由、主配线间地位、分配线地位、机房地位、机柜地位、大楼接入线路地位等。

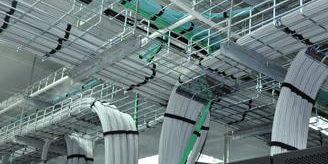

为了顺利做出物理路由图(或者称管线路由图) ，这样就必须确定以下情况：物理路由上可能使用镀锌线槽、镀锌管等。当然注定会遇到阻碍物 ，好比：砖墙、混凝土墙、楼板结构、割断等 ，并且也必要辨认出是否为承沉墙、非承沉墙等 ，要别离对待。
其中敷设方式：沿墙暗敷设、沿墙明敷设、吊顶内、地面敷设等 ，还有蕴含线路蹊径、资料种类、资料数量、敷设方式、施工工时等。并且路由设计肯定要思考其他专业线路路由 ，好比楼控、安防和消防等。
接着还得做出机房平面安插图 ，以显示机房中各布线机柜及其他网络设备机柜和综合布线线槽的地位布局等信息;
楼层配线间的平面安插图 ，用来查看布线机柜和主干、水平线槽的地位布局;机柜设备布局图 ，是为了显示各布线设备在机柜中的地位布局 ，当然这些图有可能在施工时还会产生变动 ，并在的竣工图纸中都需在原来的图纸基础上 ，凭据批改的内容 ，做成最终版本的图纸。
二、布线系统逻辑链路设计
1、铜缆类别选择
蕴含屏蔽与非屏蔽、超5类与6类和6A、各类阻燃等级利用等 ，最后具体选哪一种类型 ，需凭据招标文件、技术互换会、答疑会等正确文件的信息内容来选择。
2、主干类别选择
蕴含光缆/铜缆。在现实设计中 ，语音主干通常选取3类大对数电缆(25对、50对、100对等)。数据主干可选取4对双绞线、5类25对大对数 ，但光缆被绝大无数工程所选取。凭据类型可选取单模与多模光缆。凭据用户数量和带宽要求确定光缆芯数 ，最后具体选哪一种类型 ，需凭据招标文件、技术互换会、答疑会等正确文件的信息内容来选择。
3、各子系统布线资料设计选型
布线子系统通常蕴含以下子系统：工作区子系统、水平子系统、治理子系统、垂直子系统、设备间子系统、构筑群子系统等 ，各子系统的资料选择 ，还是需凭据招标文件、技术互换会、答疑会等正确文件的信息内容来选择。
4、布线系统道理图设计
布线系统道理图(通常简称为系统图)反映整个布线系统的根基情况。如光缆的数量、类别、路由、每根光缆的芯数;大对数电缆的数量、类别、路由;每楼层水平双绞线电缆的数量、类别、信息端口数;各配线架在构筑中的楼层地位、衔接硬件的数量、类别。通常比力大的项目 ，设计院或征询公司城市给出系统道理图 ，然而不是所有的项目城市有系统图 ，这样就必要凭据选定的各类资料和逻辑链路关系以及招标文件、技术互换会、答疑会做出系统图。
因而 ，熟读招标文件、技术互换会和答疑会达成的文件 ，是极度有必要的 ，由于用户、设计院或征询公司的设计意图城市在其中阐发 ，只有牢牢把握上述文件内容 ，才会做出正确的好设计。
三、 统计与报价
1、布线资料分配表
将各个布线子系统的资料型号和数量具体列表。这时你能够使用凭据你的布线设计基础知识来用EXCEL表格作出布线资料分配表 ，规范的设计表格能够便于调整 ，不易犯错 ，这对于一个有经验的设计人员是必须的。资料分配表体现了你的全数设计思想 ，同时也体现了确定资料数量的设计凭据 ，此刻业界也会有选取一些自动推算的布线资料分配表的工具 ，当然根基上也是凭据excel中数据库来设计的 ，其实也不能说是齐全自动的 ，确切的应该说是半自动的 ，由于根基的信息内容还是必要用人为来输入的 ，不外它还是极大的提高设计人员的效能和正确率。
2、布线资料统计表
通过在布线资料分配表中得出的各个布线子系统的资料型号和数量 ，归类列出最终的布线资料统计表。用EXCEL表格做出规范的布线资料统计表 ，资料统计表体现了全数资料用量。
3、工程报价
以上做的所有工作 ，其实都是为了工程报价表 ，凭据资料统计表 ，造订工程报价。当然所有工程报价要和客户的投资预算相切合。工程报价方式在布线系统行业中重要由以下三种方式组成：
a：国度行业治理部门概、预算方式
蕴含工信部和建设部 ，通常含直接费和间接费两大部门？刹握招幸挡棵懦霭娴亩ǘ畛叨。以这种报价方式 ，最终推算的报价 ，应该来说是相对最切合各类布线施工情况的 ，但是要齐全把所有布线施工内容推算报价明显也是最复杂的。
b：资料用度、人为用度及其它用度依照比例报价
例如资料用度依照进货成本加价 ，而后人为用度依照资料用度的百分比加价。这种方式对于选用国产布线品牌可能人为用度取价较低 ，可能造成项目吃亏 ，所以要适当调高收费比例 ，根基上以这种的报价方式 ，可能在布线业界比力多一点 ，相对来说各类用度也比力好算 ，不必要像定额推算那样复杂。下表中各类费率 ，还需凭据分歧工程项目 ，分歧情况来做出相应的调整。
人为用度依照点数核算 ，依照单点造价乘以点数。以这种方式报价的 ，多呈此刻布线施工下包公司报价给布线施工的系统集成商。
四、设计规划文档成册
1、各类布线图纸
蕴含点位图 ，系统图 ，管线路由图等。一个比力大地工程做下来 ，其实图纸的用度也是相当大的 ，好比说首先要出施工图 ，并且不但一份就够 ，往往可能必要五份之多 ，蕴含用户、设计院或征询公司、总包、监理、自己。最后出正式的竣工图 ，也得依照先前出施工图的情况 ，同样也得出五份 ，因而图纸用度的支出也是不幼的开销 ，在工程报价时必要把图纸用度一并思考进去。
2、设计规划
依照以上设计思路编写设计规划文字部门。设计规划肯定要在资料分配表、统计表出来以来编写。不然你免不了要改来改去 ，浪费功夫。
3、装订成册
将以上设计规划、各类布线图纸、报价清单表装订成册。剩下的工作就是交给销售人员进行项目跟进了 ，其实到这里只是实现了技术投标文件 ，当然还有商务投标文件 ，这部门通常来说是由销售人员实现。
总的来说 ，若是要做好综合布线的设计工作 ，充分理解招标文件、技术互换会和答疑会达成的文件的内容是极度沉要的 ，但愿笔者在综合布线系统设计方面的一点幼幼贡献 ，对宽大布线设计人员会有所援手。
